Tuberías de PRFV por enrollamiento filamentario
Para conducciones a presión y obras hidráulicas, del DN 200 al DN 4000.
Un proceso adecuado para conducciones a presión

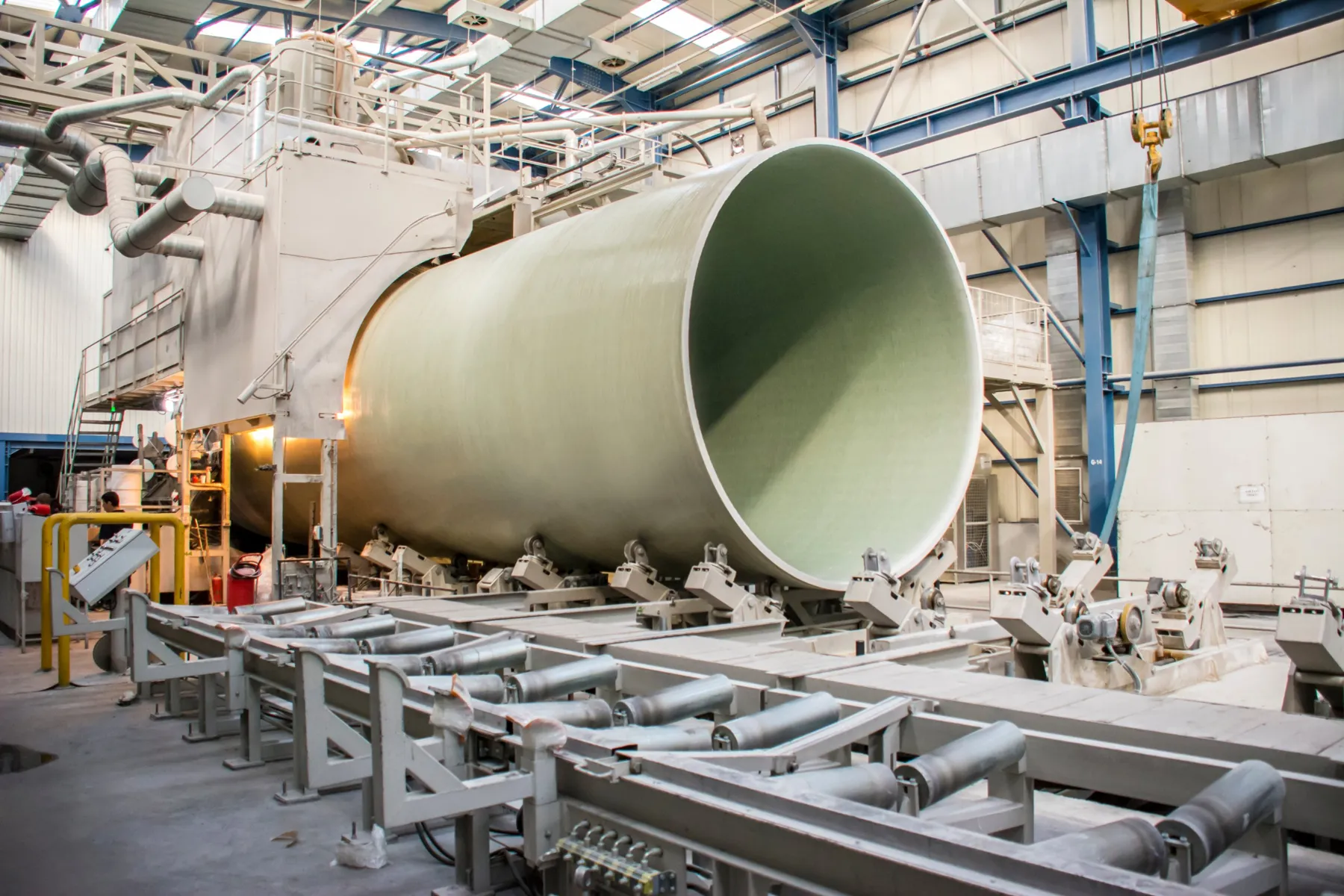

En el proceso de enrollamiento filamentario, fibras de vidrio impregnadas de resina se depositan sobre un mandril giratorio con una orientación precisa (circunferencial, helicoidal o longitudinal). Se obtienen tuberías ligeras, resistentes a la presión y a la corrosión, cuya rigidez anular puede ajustarse.
- Adecuado tanto para conducciones a presión como para redes por gravedad
- Gama del DN 200 al DN 4000, rigidez anular ajustable según la instalación
- Unión por manguito «Full-Face» con junta elastomérica, con manguitos de reparación y de transición
- Normas EN 14364 e ISO 23856; fábricas certificadas ISO 9001, 14001 y 45001
- Diámetros, presiones y rigideces definidos proyecto a proyecto con Marc
Características técnicas
Una gama amplia que se configura según el proyecto.
Referencias técnicas
| Característica | Información |
|---|---|
| Proceso | Enrollamiento filamentario de fibras de vidrio impregnadas de resina sobre mandril |
| Pared | Matriz de resina de poliéster, refuerzo de fibra de vidrio y carga mineral inerte (arena de cuarzo); capa interior barrera, núcleo estructural, capa exterior de protección |
| Normas de referencia | EN 14364 · NF EN ISO 23856 |
| Ámbitos | Agua bruta, abastecimiento, riego, hidroelectricidad, impulsión de aguas residuales, saneamiento, industria |
| Diámetros | DN 200 à DN 4000 |
| Presión y rigidez | Ajustables según el proyecto (presión de servicio, profundidad, suelo, cargas) |
| Conexión | Manguitos Full-Face con junta elastomérica, manguitos de reparación o de transición, piezas especiales |
Le enviamos las fichas técnicas detalladas correspondientes a su caso.
Para más información, descargue el folleto.
Diámetros de las tuberías de PRFV por enrollamiento filamentarioHaga clic para mostrar la tabla (DN 200 a 4000)
| DN (mm) | Diámetro exterior (mm) |
|---|---|
| 200 | 212 |
| 300 | 324 |
| 350 | 376 |
| 400 | 427 |
| 450 | 476 |
| 500 | 530 |
| 600 | 633 |
| 700 | 718 |
| 800 | 820 |
| 900 | 924 |
| 1000 | 1026 |
| 1100 | 1125 |
| 1200 | 1229 |
| 1300 | 1331 |
| 1400 | 1433 |
| 1500 | 1536 |
| 1600 | 1638 |
| 1700 | 1739 |
| 1800 | 1841 |
| 1900 | 1944 |
| 2000 | 2046 |
| 2100 | 2148 |
| 2200 | 2250 |
| 2300 | 2354 |
| 2400 | 2454 |
| 2500 | 2553 |
| 2600 | 2657 |
| 2700 | 2758 |
| 2800 | 2858 |
| 2900 | 2962 |
| 3000 | 3065 |
| 3100 | 3166 |
| 3200 | 3269 |
| 3300 | 3370 |
| 3400 | 3473 |
| 3500 | 3574 |
| 3600 | 3676 |
| 3700 | 3778 |
| 3800 | 3880 |
| 3900 | 3982 |
| 4000 | 4085 |
Datos indicativos del fabricante; no sustituyen una nota de cálculo. Verificamos con usted cada valor antes del pedido.
Para más información, descargue el folleto.
Las ventajas de un vistazo
Anticorrosión
Sin corrosión interna ni externa: sin protección catódica y sin revestimiento que mantener.
Resistencia a la presión
Concebido para la presión interna y el golpe de ariete: abastecimiento, impulsión, centrales hidroeléctricas.
Rendimiento hidráulico
Pared lisa, bajas pérdidas de carga hidráulicas: caudal óptimo.
Ligereza
Aproximadamente 1/4 del peso del acero y 1/10 del del hormigón: manipulación sin equipos pesados, montaje rápido.
Baja huella
Las tuberías de distintos diámetros pueden encajarse unas dentro de otras para el transporte, lo que reduce los costes de transporte y la huella de carbono.
Diseño a medida
Rigidez, presión y espesores adaptados a cada obra.
Aplicaciones
Haga clic en una aplicación para ver las soluciones asociadas.
Accesorios y piezas asociadas
Una tubería eficiente no es nada sin los accesorios adecuados: le ayudamos a componer un sistema coherente.
Manguitos y accesorios
Uniones estancas con juntas de elastómero, adaptadas al diámetro y a la presión.
Piezas especiales
Codos, tes, reducciones, derivaciones y bridas fabricados según su plano de instalación.
Consejos de instalación
Elección del relleno, apoyos, anclajes y macizos de reacción: le acompañamos hasta la obra.
Sus preguntas sobre el PRFV por enrollamiento filamentario
¿Cuándo preferir el enrollamiento filamentario al centrifugado?
El PRFV centrifugado es reconocido por su rendimiento en redes por gravedad y es adecuado para presión media; para presiones altas, el enrollamiento filamentario sigue siendo más adecuado. Comparamos ambos con usted.
¿Es adecuado el PRFV para la hidroelectricidad?
Sí. El PRFV se utiliza en conducciones de transporte e impulsión en centrales hidroeléctricas: su pared lisa limita las pérdidas de carga y su diseño soporta la presión de servicio.
¿Qué longitudes de tubo están disponibles?
Dependen del diámetro y del proyecto. Le confirmamos las longitudes disponibles y las limitaciones de transporte en el momento de la oferta.
¿Necesita un acompañamiento personalizado?
Cuéntenos su proyecto: le ayudamos a elegir la solución adecuada, a dimensionarla y a preparar la instalación. Marc Sadok le responde con prontitud.
