Coquillas de PRFV: rehabilitación de conducciones sin excavación a cielo abierto
Las coquillas de PRFV (poliéster reforzado con fibra de vidrio) son elementos estructurales prefabricados destinados a la rehabilitación de conducciones de gran diámetro sin excavación a cielo abierto. Permiten restaurar o mejorar la capacidad hidráulica y estructural de las obras existentes, minimizando las molestias.
Una solución de rehabilitación a medida

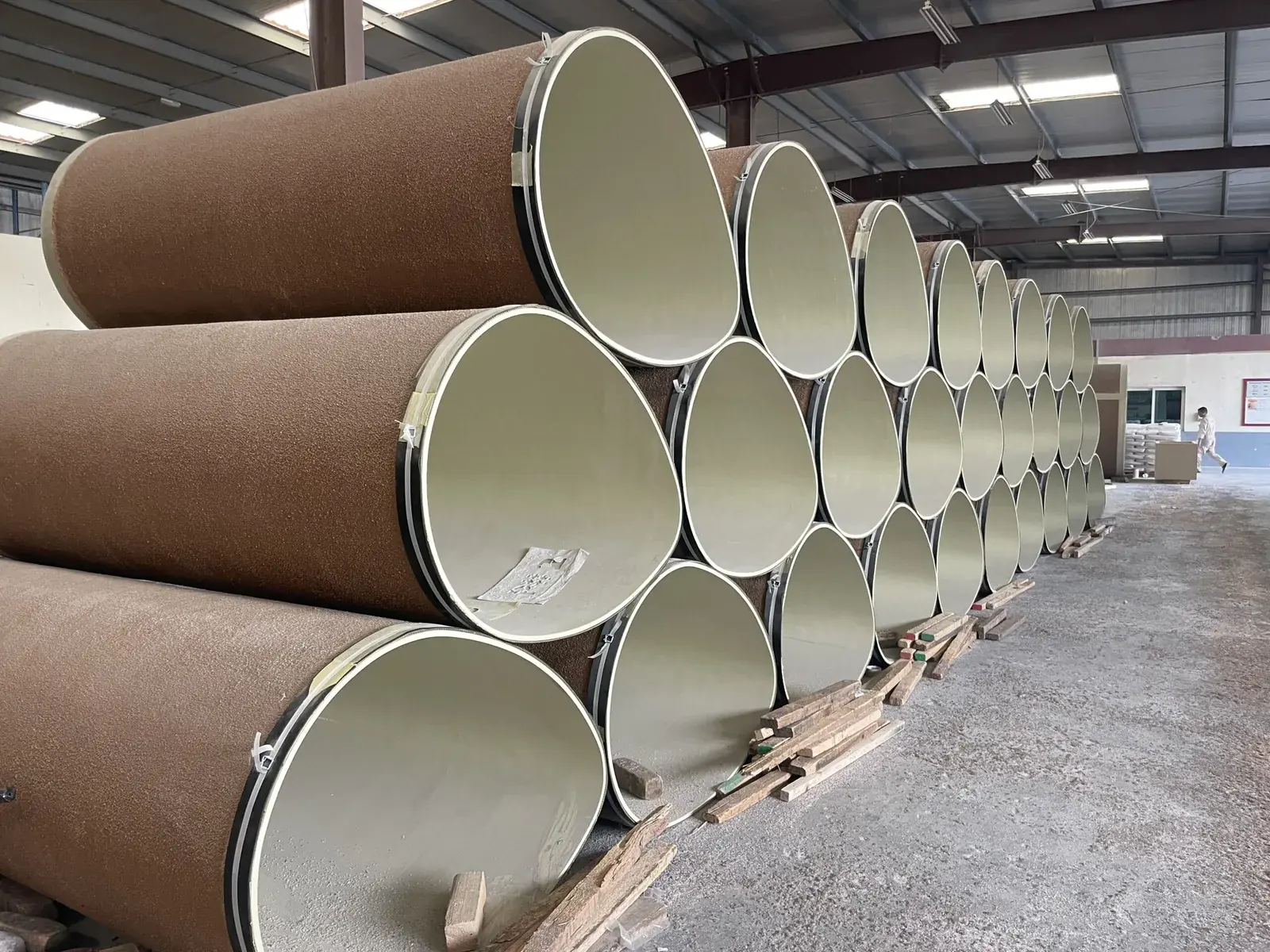

Las conchas de PRFV son elementos estructurales prefabricados, fabricados a la forma de la obra. Se instalan en el interior, se ensamblan (juntas mecánicas o adhesivo estructural) y después se inyecta un material de relleno entre la concha y la obra existente. La concha es autoportante: está diseñada para soportar todas las cargas externas, incluso si la obra existente está muy deteriorada.
- Fabricadas a medida: circulares, ovoides, ovoides modificadas, en herradura, rectangulares o a partir de un levantamiento 3D
- Para conducciones de gran sección, del DN 600 a más de DN 5000, tanto en rehabilitación como en obra nueva
- Ligeras y modulares: manipulación y ensamblaje posibles en espacios confinados
- Excelente resistencia química (H₂S, aguas industriales) y superficie interior muy lisa
- Obras sin zanja, vida útil superior a 50 años según el fabricante
- Solución con aval técnico del CSTB
Principio y ejecución
Referencias de ejecución
| Etapa | Lo que conviene saber |
|---|---|
| Diagnóstico | Inspección y limpieza de la obra existente |
| Diseño | Dimensionamiento caso por caso: geometría y estado de la obra, cargas de suelo y de tráfico, material de relleno |
| Fabricación | Coquillas realizadas con la forma exacta de la obra, con el número de segmentos adaptado al acceso |
| Instalación | Preparación de la solera, colocación de las conchas, ensamblaje con juntas mecánicas o adhesivo estructural, inyección de relleno |
| Recepción | Control final y puesta en servicio |
Cada rehabilitación es un caso particular: le ayudamos a validar la viabilidad antes de cualquier compromiso.
Para más información, descargue el folleto.
Las ventajas de un vistazo
Resistencia química
El PRFV es adecuado para redes de saneamiento agresivas: sulfuro de hidrógeno (H₂S) y aguas residuales industriales.
A medida
Circular, ovoide, herradura, rectangular o a partir de un levantamiento 3D: la concha se adapta a la geometría existente.
Ligereza
Elementos prefabricados ligeros, fáciles de manipular y ensamblar en espacios confinados, incluso a través de los pozos.
Mejor flujo
Una pared fina y una superficie muy lisa preservan la sección y mejoran el caudal.
Sin zanja
Instalación por tramos, ensamblaje interior, inyección de relleno: molestias minimizadas.
Vida útil
Material estable, insensible a la corrosión, vida útil superior a 50 años.
Aplicaciones
Haga clic en una aplicación para ver las soluciones asociadas.
Accesorios y piezas asociadas
Una tubería eficiente no es nada sin los accesorios adecuados: le ayudamos a componer un sistema coherente.
Inyección de relleno
Lechada de cemento inyectada entre la concha y la obra existente.
Pozos de acceso
Pozo de registro diseñado y fabricado a medida, adaptado a la estructura existente.
Estudio de viabilidad
Dictamen técnico sobre la viabilidad de su rehabilitación.
Sus preguntas sobre las coquillas de PRFV
¿Cuándo elegir una coquilla en lugar de un entubado?
Cuando la sección de la obra no es circular (ovoide, rectangular, herradura…), cuando el acceso es limitado (segmentos multisegmento, entrada por pozos) o cuando se quiere preservar al máximo la sección hidráulica. Comparamos las opciones con usted.
¿Hay que detener la red durante las obras?
Los segmentos deslizantes permiten instalar tramos de alcantarillado con la red en servicio, sin sobrebombeo; tras cada instalación parcial se puede volver a poner en servicio. Estudiamos este punto con usted para su obra.
¿Pueden darme una opinión antes de iniciar un estudio completo?
Sí. El dimensionamiento de las coquillas se realiza caso por caso: primero hablamos de la geometría y el estado de la estructura, las cargas de suelo y de tráfico y el material de relleno.
