Accesorios para tuberías de PRFV, PEAD y hormigón armado con camisa de chapa

Sistemas de unión con manguitos «Full-Face»

Accesorio	Descripción
Manguito estándar con junta de elastómero	Ideal para redes por gravedad. Instalación rápida, muy buena estanqueidad.
Manguito de reparación / manguito deslizante	Permite reparar un tramo sin cortar grandes longitudes. Muy útil en el mantenimiento de la red.
Manguito de transición	Para conectar PRFV y hormigón, PRFV y PEAD, PRFV y acero. Muy utilizado en renovación o ampliación de redes.
Junta engastada en fábrica (PRFV centrifugado)	Junta en el encaje, engastada directamente en fábrica, que garantiza una estanqueidad fiable y constante: la junta se coloca con precisión, lo que elimina el riesgo de errores durante la instalación.

Las tuberías y accesorios de PRFV se fabrican según las dimensiones estándar de la gama; un diámetro intermedio está disponible a medida.

Pozos de PRFV

Los pozos de PRFV están concebidos para ofrecer una solución completa, duradera y totalmente estanca para las redes por gravedad: aguas residuales, aguas pluviales, saneamiento, drenaje y aplicaciones industriales. Fabricados con materiales compuestos de alto rendimiento, sustituyen con ventaja a los pozos de hormigón tradicionales gracias a su ligereza, resistencia, estanqueidad y flexibilidad de diseño. Primera gama de pozos certificados EN 15383.

• Material no corrosivo, ideal en entornos agresivos (H₂S, pH variable)
• Ningún riesgo de infiltración ni exfiltración, posibilidad de base cerrada monolítica
• Sin tiempo de curado, sin encofrado, sin hormigonado obligatorio
• Múltiples geometrías, ángulos, diámetros y alturas
• Integración perfecta con las conducciones de PRFV: conexión mediante manguito EPDM idéntico al de las conducciones

Accesorio	Descripción
Pozo estándar	Base prefabricada con conducciones de entrada y salida integradas. Diámetros y niveles de intradós configurables. Altura ajustable mediante manguito y recrecido de PRFV. Ángulo de entrada y de salida realizado a medida. Fondo cerrado o abierto según las necesidades de la obra.
Pozo tangencial	Solución ideal para colectores de gran diámetro (DN > 800), con posibilidad de adaptación a diámetros menores. Fuste generalmente diseñado de forma excéntrica. Configuración variable según la relación de diámetros entre el colector y el pozo. Disponible en versión tangencial directa (sin banqueta) o tangencial con banqueta.
Pozo en cambio de dirección	Alternativa al pozo tangencial, situado directamente en el punto de cambio de dirección de la conducción. El fuste puede elevarse por el lado exterior o interior del codo, según las configuraciones deseadas. El número de segmentos sigue la configuración estándar de los codos de PRFV; la longitud de las secciones cortadas se ajusta en función del diámetro del fuste.
Pozo centrado	Fuste centrado, concebido como un elemento en T clásico. Ideal cuando las operaciones de mantenimiento y limpieza pueden realizarse desde el suelo, sin entrar en la conducción. Solución sencilla, directa y adaptada a las redes en las que el acceso interior no es necesariamente preciso.

Opciones y accesorios de los pozos de PRFV

Accesorio	Descripción
Base de pozo cerrada	Fondo de pozo cerrado con revestimiento de PRFV. Posibilidad de base cerrada monolítica.
Placa de base antiflotación	Base ampliada más allá del diámetro del pozo, en PRFV, para lastrar el pozo con el peso de las tierras. Posibilidad de lastrado para instalación en nivel freático elevado.

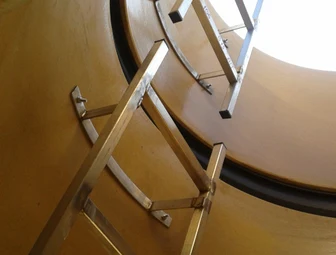

Escalera	Escalera de acero inoxidable 304, acero inoxidable 316 o PRFV. Pernos de escalera estancos con revestimiento de PRFV.
Banqueta	Banqueta de PRFV preformada sobre un pozo estándar.

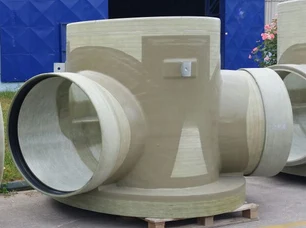

Anillas de izado	Para la manipulación: utilizar todos los puntos de izado para repartir los esfuerzos.
Conexión a otros materiales de tubería	Por ejemplo, una tubería de PVC laminada sobre el pozo de PRFV.

Pozos válidos para sistemas por gravedad (clase de presión PN 1; pueden funcionar en carga). Clase de rigidez SN propuesta por defecto: SN 10 000 o SN 20 000 N/m², otras clases bajo pedido. Temperatura de servicio continuo de -40 °C a +35 °C. Fabricación por enrollamiento filamentario, centrifugación o enrollamiento helicoidal. Para aguas residuales industriales, deben comunicarse los productos químicos y sus concentraciones para elegir el producto adecuado.

Para más información, descargue el folleto.

Accesorios electrosoldables

Accesorio	Descripción
Manguito electrosoldable	Se utiliza para unir dos tubos en línea. Es el accesorio más habitual.
Codo electrosoldable (45° / 90°)	Permite cambiar la dirección de la red manteniendo una soldadura fiable.
Te electrosoldable	Se utiliza para crear una derivación o conectar una rama secundaria.
Reducción electrosoldable	Permite pasar de un diámetro a otro manteniendo una unión soldada.
Abrazadera electrosoldable (o toma en carga)	Ideal para crear una derivación en un tubo existente sin cortarlo por completo.
Tapón electrosoldable	Se utiliza para cerrar de forma duradera el extremo de una red.

Cada accesorio incorpora una bobina calefactora: una baja tensión (unos 45 V) provoca la fusión simultánea del PE del tubo y del accesorio, para una estanqueidad duradera. Los tubos de PEAD también pueden unirse por soldadura a tope o con accesorios mecánicos.

Para más información, descargue el folleto.

Accesorios para tubos corrugados de doble pared

Accesorio	Descripción
Manguitos de unión	Manguito exterior de PEAD, con o sin junta, adaptado a las rigideces SN4, SN8 y SN16. Permite el encaje de dos tubos extremo con extremo.
Juntas de estanqueidad EPDM	Perfil específico para la ranura corrugada. Aseguran la estanqueidad por gravedad y resisten las aguas pluviales y residuales.
Codos de doble pared	15°, 30°, 45° y 90°. Misma estructura y rigidez que los tubos, para los cambios de dirección en redes enterradas.
Tes y piezas en Y	Tes de 90° y piezas en Y de 45°, para derivaciones pluviales o de saneamiento por gravedad.
Reducciones	Para pasar de un diámetro mayor a uno menor. De doble pared, compatibles con los manguitos estándar.
Accesorios de derivación	Permiten crear una derivación lateral en un colector, por encaje con junta EPDM. Compatibles con redes por gravedad y depósitos de retención.
Pozos y arquetas de conexión	Pozos de registro compatibles, conexiones corrugadas o lisas según el modelo, fondo plano o con pendiente.
Extremos / tapones	Para cerrar un extremo. Se utilizan en depósitos, redes en espera y pruebas de estanqueidad.
Piezas especiales	Algunas piezas (entradas, salidas, obturadores, colectores) pueden soldarse en taller según la configuración del depósito de retención.

En obra, los tramos de tubo corrugado de doble pared se unen mediante un manguito exterior con junta EPDM, sin soldadura. Una gama completa de accesorios permite realizar todas las configuraciones de red.

Para más información, descargue el folleto.

Piezas complementarias de las coquillas

Accesorio	Descripción

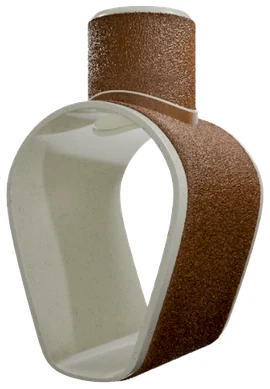

Pozos de acceso	Pozo de registro diseñado y fabricado a medida para adaptarse a todos los tamaños y formas de pozos, con una correspondencia exacta con la estructura existente. La sección superior de transición puede ser excéntrica o concéntrica, cónica o de cualquier otra forma. También puede fabricarse en varias secciones de paneles para facilitar la manipulación, el transporte y la instalación.

Para más información, descargue el folleto.

Piezas de conexión

Piezas de cierre y de inspección

Piezas a medida

Tipos de unión de los tubos
