Canalisations PRV par enroulement filamentaire
Pour les conduites sous pression et les ouvrages hydrauliques, du DN 200 au DN 4000.
Un procédé adapté aux conduites sous pression

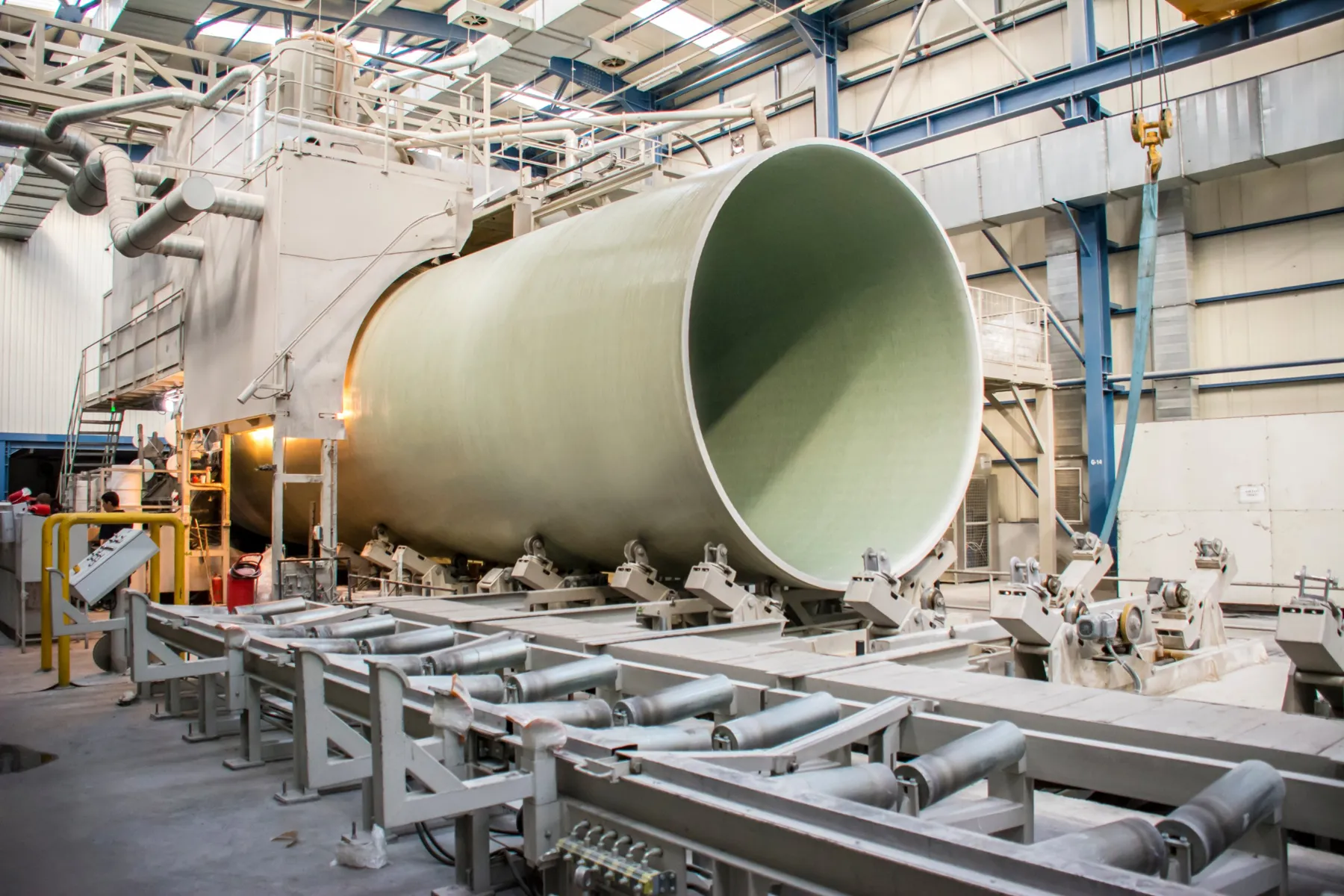

Dans le procédé par enroulement filamentaire, des fibres de verre imprégnées de résine sont déposées sur un mandrin rotatif, avec une orientation précise (circonférentielle, hélicoïdale ou longitudinale). On obtient des tuyaux légers, résistants à la pression et à la corrosion, dont la rigidité annulaire peut être ajustée.
- Adapté aux conduites sous pression comme aux réseaux gravitaires
- Gamme du DN 200 au DN 4000, rigidité annulaire ajustable selon la pose
- Joint par manchon « Full-Face » à joint élastomère, avec manchons de réparation et de transition
- Normes EN 14364 et ISO 23856 ; usines certifiées ISO 9001, 14001 et 45001
- Diamètres, pressions et rigidités définis projet par projet avec Marc
Caractéristiques techniques
Une gamme étendue qui se configure selon le projet.
Repères techniques
| Caractéristique | Information |
|---|---|
| Procédé | Enroulement filamentaire de fibres de verre imprégnées de résine sur mandrin |
| Paroi | Matrice de résine polyester, renfort de fibres de verre et charge minérale inerte (sable de quartz) ; couche intérieure barrière, noyau structurel, couche extérieure de protection |
| Normes de référence | EN 14364 · NF EN ISO 23856 |
| Domaines | Eau brute, adduction, irrigation, hydroélectricité, refoulement d’eaux usées, assainissement, industrie |
| Diamètres | DN 200 à DN 4000 |
| Pression et rigidité | Ajustables selon le projet (pression de service, profondeur, sol, charges) |
| Raccordement | Manchons Full-Face à joint élastomère, manchons de réparation ou de transition, pièces spéciales |
Nous vous transmettons les fiches techniques détaillées correspondant à votre cas.
Pour plus d’informations, téléchargez la brochure.
Diamètres du PRV par enroulement filamentaireCliquer pour afficher le tableau (DN 200 à 4000)
| DN (mm) | Diamètre extérieur (mm) |
|---|---|
| 200 | 212 |
| 300 | 324 |
| 350 | 376 |
| 400 | 427 |
| 450 | 476 |
| 500 | 530 |
| 600 | 633 |
| 700 | 718 |
| 800 | 820 |
| 900 | 924 |
| 1000 | 1026 |
| 1100 | 1125 |
| 1200 | 1229 |
| 1300 | 1331 |
| 1400 | 1433 |
| 1500 | 1536 |
| 1600 | 1638 |
| 1700 | 1739 |
| 1800 | 1841 |
| 1900 | 1944 |
| 2000 | 2046 |
| 2100 | 2148 |
| 2200 | 2250 |
| 2300 | 2354 |
| 2400 | 2454 |
| 2500 | 2553 |
| 2600 | 2657 |
| 2700 | 2758 |
| 2800 | 2858 |
| 2900 | 2962 |
| 3000 | 3065 |
| 3100 | 3166 |
| 3200 | 3269 |
| 3300 | 3370 |
| 3400 | 3473 |
| 3500 | 3574 |
| 3600 | 3676 |
| 3700 | 3778 |
| 3800 | 3880 |
| 3900 | 3982 |
| 4000 | 4085 |
Données fabricant indicatives ; elles ne remplacent pas une note de calcul. Nous vérifions avec vous chaque valeur avant commande.
Pour plus d’informations, téléchargez la brochure.
Les avantages en un coup d’œil
Anticorrosion
Aucune corrosion interne ou externe : pas de protection cathodique, pas de revêtement à entretenir.
Tenue en pression
Conçu pour la pression interne et le coup de bélier : adduction, refoulement, centrales hydroélectriques.
Rendement hydraulique
Paroi lisse, faibles pertes de charge hydrauliques : un débit optimal.
Légèreté
Environ 1/4 du poids de l’acier et 1/10 de celui du béton : manutention sans équipement lourd, montage rapide.
Faible empreinte
Les tuyaux de diamètres différents peuvent s’emboîter pour le transport, ce qui réduit les coûts de transport et l’empreinte carbone.
Conception sur mesure
Rigidité, pression et épaisseurs adaptées à chaque ouvrage.
Applications
Cliquez sur une application pour voir les solutions associées.
Accessoires et pièces associées
Une canalisation performante n’est rien sans les bons accessoires : nous vous aidons à composer un système cohérent.
Manchons et raccords
Assemblages étanches avec joints élastomère, adaptés au diamètre et à la pression.
Pièces spéciales
Coudes, tés, réductions, piquages et brides fabriqués selon votre plan de pose.
Conseils de pose
Choix du remblai, appuis, ancrages et butées : nous vous accompagnons jusqu’au chantier.
Vos questions sur le PRV par enroulement filamentaire
Quand préférer l’enroulement filamentaire au centrifugé ?
Le PRV centrifugé est reconnu pour ses performances en réseaux gravitaires et convient à la moyenne pression ; pour les pressions élevées, l’enroulement filamentaire reste plus adapté. Nous comparons les deux avec vous.
Le PRV est-il adapté à l’hydroélectricité ?
Oui. Le PRV est utilisé en conduites de transport et de refoulement dans les centrales hydroélectriques : sa paroi lisse limite les pertes de charge et sa conception encaisse la pression de service.
Quelles longueurs de tuyaux sont disponibles ?
Elles dépendent du diamètre et du projet. Nous vous confirmons les longueurs disponibles et les contraintes de transport au moment de l’offre.
